Wir haben Ihnen die Highlights des Freshups 10.115 zusammengestellt und präsentieren Ihnen die Neuerungen kurz und übersichtlich, zum Teil mit Grafiken in der Bildergalerie oben.

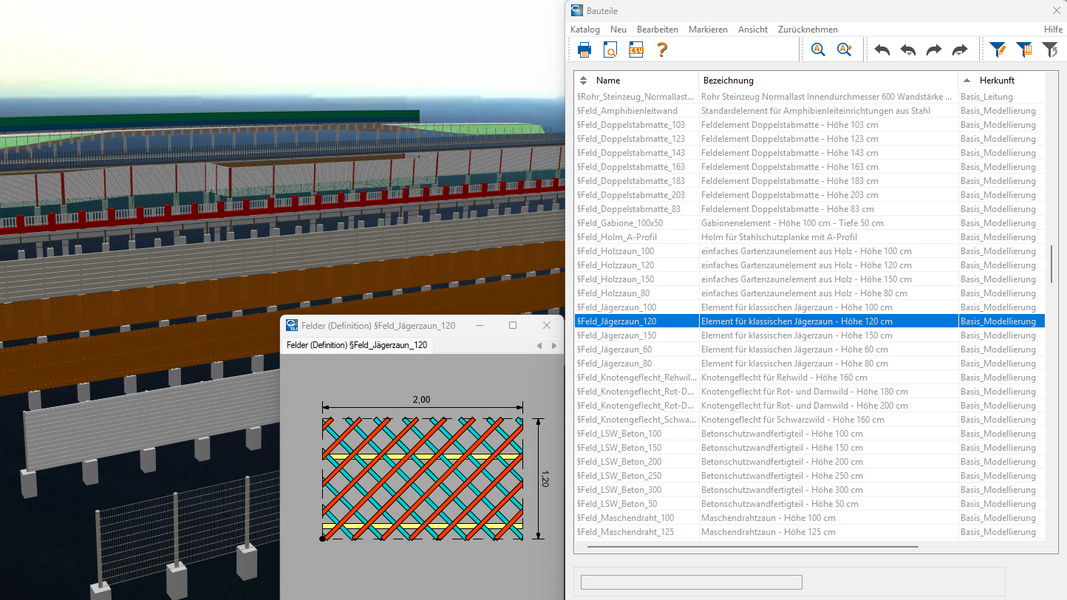

Ein Prinzip, viele Konstruktionen: Pfosten und Felder
Wer schon einmal einen Zaun gebaut hat, weiß: Spätestens nach dem zweiten gesetzten Pfosten oder Element wird aus der Konstruktion vor allem eines – Fleißarbeit. Auch bei der Modellierung kann die Erzeugung von möglichst detailgetreuen Zäunen mit individuellen Eigenschaften zur Geduldsprobe werden. In card_1 gibt es dafür jetzt ein System, das Abhilfe schafft: das neue ConKit-Element „Pfosten und Felder“. Es fügt nicht nur Pfosten und Felder automatisch zusammen, sondern bietet auch eine flexible Grundlage, um unterschiedliche Systeme, basierend auf dem Pfosten-Feld-Prinzip, individuell zu definieren. Beispielsweise mit verschiedenen Höhen und Feldlängen. Durch diese flexible Definition eignet sich das System nicht nur für die Erzeugung von Zäunen, sondern auch für Sichtschutz- oder Wildschutzeinrichtungen, Lärmschutzwände, einfache Schutzplanken, Mauern, Leiteinrichtungen und vieles mehr.
Die einzelnen Elemente werden parametrisch beziehungsweise über individuelle Querschnitte beschrieben und anschließend im Bauteilkatalog zu einem System zusammengestellt. Für die Anwendung wird die Lage des Systems über eine Linie definiert. Die Höhe kann über einen Parameter oder eine Referenzlinie bestimmt werden. Beim Generieren entscheidet die Software automatisch, welche Pfosten und Felder kombiniert werden, um den Lage- und Höhenvorgaben möglichst genau zu folgen. Neben Pfosten und Feldern lässt sich auch die Gründung gleich mitgenerieren. Und für lokale Anpassungen können einfach Abschnitte mit abweichenden Parametern definiert werden.
So übernimmt das System einen großen Teil der wiederkehrenden Modellierungsarbeit und erzeugt auch bei wechselnden Verläufen schnell konsistente 3D-Konstruktionen. Das spart Zeit und Aufwand. Gleichzeitig lässt sich das fertige Modell direkt in den Schnittansichten kontrollieren, etwa hinsichtlich Höhen, Lichträumen oder der Einbindung in den Boden.

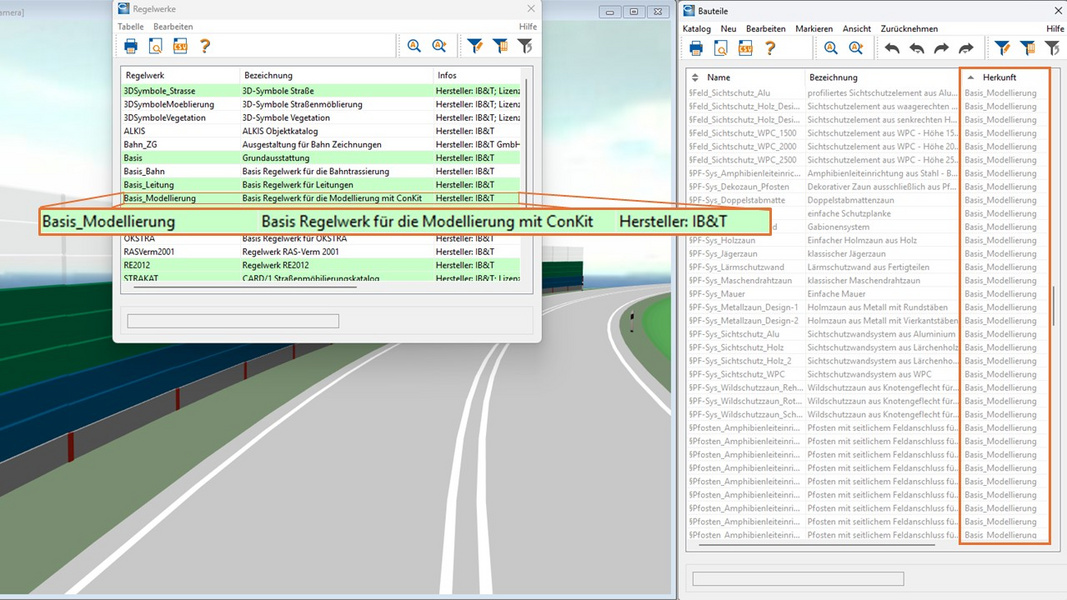

Neue Basis für die ConKit-Modellierung
Mit „Basis_Modellierung“ steht ein neues Systemregelwerk für die Modellierung mit ConKit zur Verfügung. Aktuell sind darin bereits Systeme für das neue Ausstattungselement „Pfosten und Felder“ hinterlegt und können direkt für die Modellierung genutzt werden.
Da ConKit eine gewerkübergreifende Arbeitsmethode darstellt, die sich nicht auf den Straßen- oder Bahnbereich beschränkt, ist das Regelwerk die neutrale Grundlage für die Arbeit mit diesem System. Künftig werden auch weitere Bauteile und Katalogeinträge, die für ConKit-Elemente relevant sind, in das Regelwerk aufgenommen.

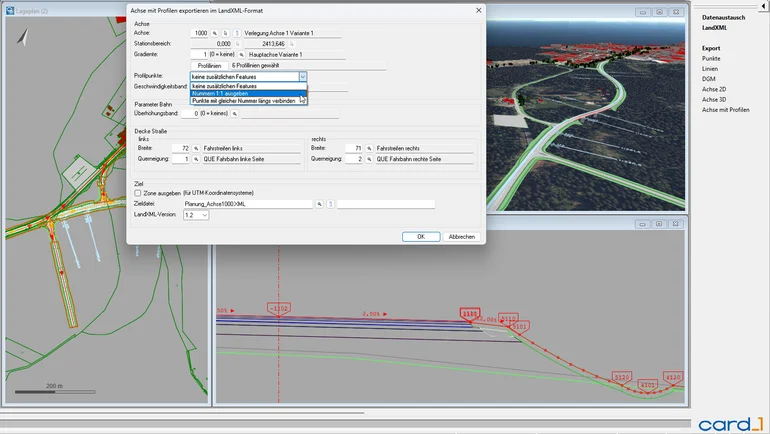

LandXML gibt mehr Planungsinformationen weiter
Ein zuverlässiger Datenaustausch lebt davon, dass nicht nur Geometrien, sondern auch wichtige Zusatzinformationen systemübergreifend eindeutig interpretiert werden können. Genau dafür wurde der LandXML-Austausch in card_1 erweitert: Mehr Informationen lassen sich strukturiert übergeben und beim Import wieder nutzen. Das erhöht die Datensicherheit und verbessert die Kompatibilität beim Austausch von Planungsdaten zwischen verschiedenen Systemen.
Ein Beispiel hierfür ist der Transfer von Querprofilen: Profilpunktnummern können nun 1:1 als Feature-Elemente in der LandXML-Datei gespeichert und beim Import wieder eingelesen werden. Auch Buchstaben und Sonderzeichen aus anderen Systemen werden in card_1 eindeutig in Profilpunktnummern umgewandelt. Gleiche Zeichenkombinationen erhalten dabei dieselbe Nummer. So bleibt die eindeutige Zuordnung erhalten und realitätsnahe Längsverbindungen bei der Erstellung von Topografie oder DGM werden sichergestellt.
Auch beim Austausch digitaler Geländemodelle sorgt die Erweiterung für mehr Struktur. Die Namen der LandXML-Surfaces können direkt als DGM-Namen übernommen werden. Bei mehreren DGM lassen sich deren Bruchlinien zudem getrennt in eigenen Schichten ablegen. Für den Austausch von Achsdaten kommt eine weitere Möglichkeit hinzu: Breiten- und Querneigungsbänder können als Deckenmodell zu Achsen importiert und exportiert werden.
Mehr Spielraum bei Textpositionen
Bei der Zeichnungserzeugung kommt es auch auf die kleinen Details an – zum Beispiel darauf, wo ein Text steht und wie er ausgerichtet ist. Mit der Versionskennung VERSION 10000 bietet der Befehl SCHRIFTSTIL dafür einen neuen Positionsmodus 3. Dabei werden Textposition, Textausrichtung und Abstand zum Positionspunkt vollständig durch die Zeichnungsgeneratoren vorgegeben. So lassen sich Beschriftungen bei Achszeichnungen, Trassenplänen und Weichenhöhenplänen noch einheitlicher nach definierten Zeichnungsstandards erzeugen.
Die neue Versionskennung gilt für neu erstellte Zeichnungsvereinbarungen. Bestehende Vereinbarungen mit VERSION 9000 oder niedriger können weiterhin verwendet werden.

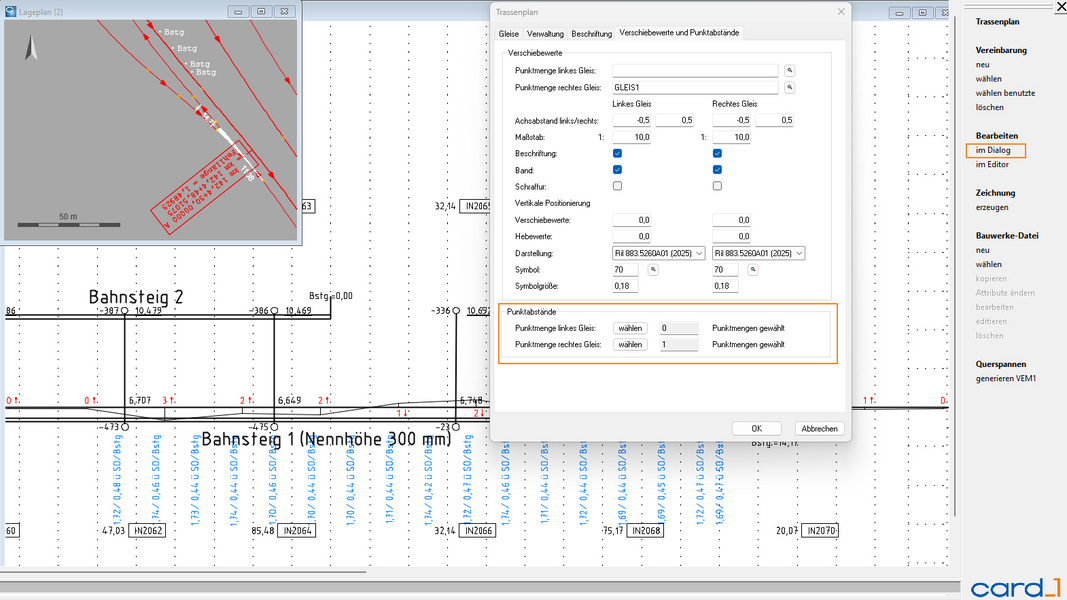

Bitte Vorsicht an der Bahnsteigkante: der Trassenplan fährt ein
Der Trassenplan hat in den vergangenen Freshups einiges an Strecke gemacht. Schritt für Schritt kamen neue Befehle, Erweiterungen und Anpassungen hinzu. Viele davon waren eher kleine Bausteine – inzwischen ist daraus ein runder Funktionsumfang geworden. Mit den aktuellen Ergänzungen sind nun auch die letzten Anforderungen und Wünsche der Anwender umgesetzt. Kurz gesagt: Der Trassenplan ist angekommen.
Zum Endspurt gehören vor allem die PUNKTABSTÄNDE. Damit lassen sich für eine ausgewählte Punktmenge in der Lageskizze Abstand und Höhendifferenz sowie bei Bedarf Punktbemerkungen darstellen. Der Befehl ist außerdem in der Bearbeitung im Dialog integriert. Beschriftungstexte können über Kennungen angesprochen und durch eigene Beschriftungen ersetzt werden; zudem lassen sich Symbole für die Punktabstände in der Lageskizze zeichnen.
Auch bei den Bogenhauptpunktbeschriftungen wurde noch einmal nachgeschärft: Sie entsprechen jetzt den aktuellen Vorgaben der Ril 883.5220A01 und 883.5260A01.
Damit ist der Trassenplan nach mehreren Freshups fertig ausgebaut und ermöglicht die schnelle und richtlinienkonforme Ableitung standardisierter Planunterlagen, ohne dabei auf die Möglichkeit zur individuellen Gestaltung zu verzichten.
Detaillierte Informationen zu allen Neuerungen, Änderungen und Verbesserungen finden Sie, wie gewohnt, in den Versionshinweisen zum jeweiligen card_1 Freshup.
