Wir haben Ihnen die Highlights des Freshups 10.114 zusammengestellt und präsentieren Ihnen die Neuerungen kurz und übersichtlich, zum Teil mit Grafiken in der Bildergalerie oben.
Kartendienste sicher verwalten und einfach übertragen
Im Planungsalltag werden häufig individuelle WMS-Dienste und Hintergrundkarten verwendet. Damit diese Konfigurationen nach einem Freshup nicht verloren gehen, stehen nun neue Export- und Importfunktionen für Kartendienste zur Verfügung.

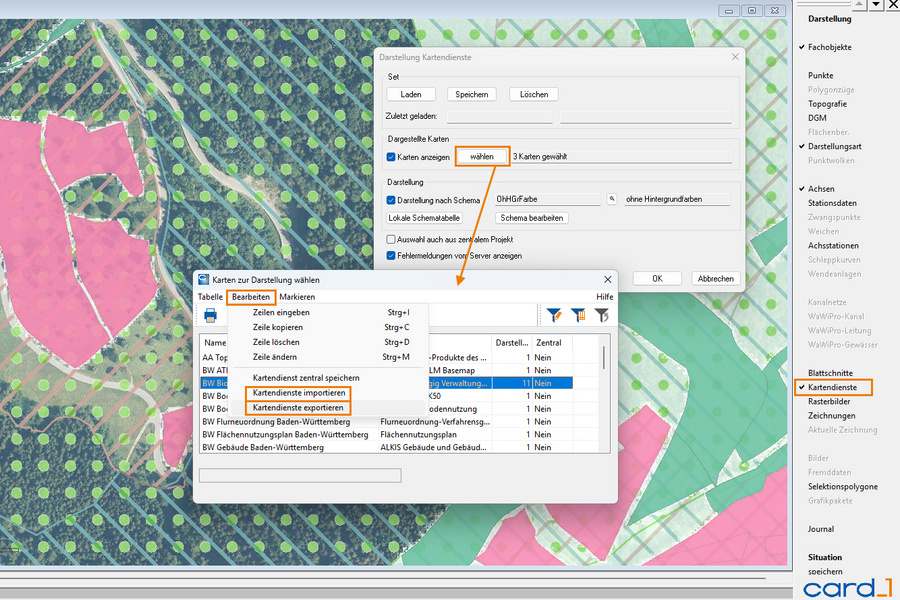

Da sich die URLs vieler Kartendienste regelmäßig ändern, wird die Datei Hintergrundkarte.xml des zentralen Projekts mit jedem Freshup aktualisiert. Bisher konnten dabei eigene Anpassungen überschrieben werden. Ausgewählte Kartendienste lassen sich deshalb jetzt als XML-Datei exportieren und bei Bedarf wieder importieren. So bleiben individuelle Einstellungen erhalten und können auch auf andere Arbeitsplätze oder Projekte übertragen werden.
Damit gelingt Ihnen der Spagat, einerseits individuelle Einträge zu behalten und andererseits dennoch von den Aktualisierungen per Freshup zu profitieren.
Fachobjekte in den Ansichten beschriften
In komplexen Lageplänen mit vielen Leitungen kann die Darstellung schnell unübersichtlich werden. Genau hier setzt die neue Funktion an, mit der Versorgungsleitungen aus der Neuen Bestandsmodellierung in den Ansichten beschriftet werden können.

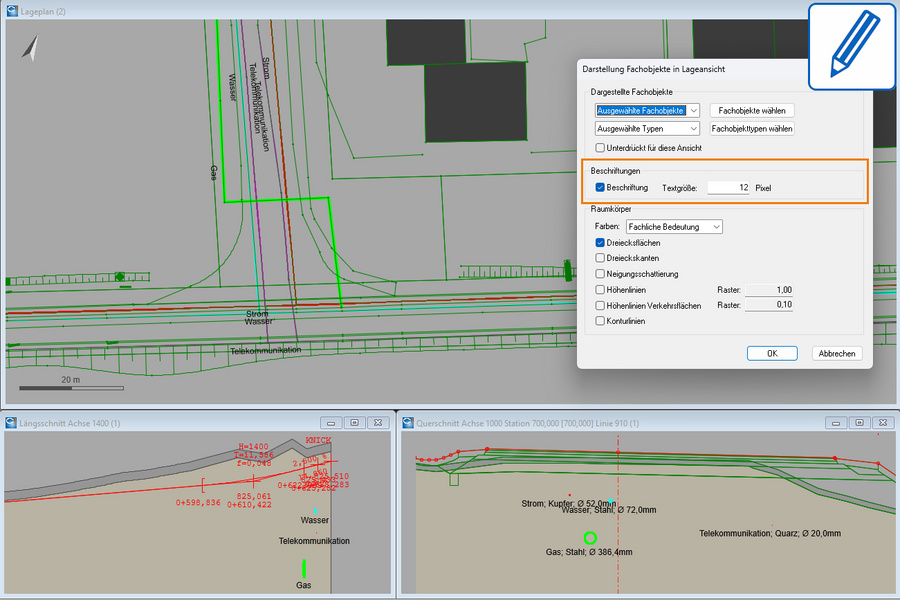

In den Ansichten lässt sich die Beschriftung gezielt ein- oder ausblenden. Zusätzlich passt sich ihr Informationsumfang automatisch an die jeweilige Zoomstufe an: Je näher herangezoomt wird, desto mehr Detailinformationen werden angezeigt. Das Beispiel aus der Bildergalerie zeigt dies am Lageplan/Längsschnitt und Querschnitt: Während im Lageplan und Längsschnitt lediglich das Medium dargestellt wird, werden im Querschnitt aufgrund der höheren Detailstufe zusätzlich Durchmesser und Material eingeblendet. Dadurch bleibt die Darstellung jederzeit übersichtlich und an den aktuellen Bearbeitungsschritt angepasst.
Mit der neuen Beschriftungsfunktion steht erstmals eine allgemeine Grundlage für die Informationsdarstellung von Fachobjekten in den Ansichten zur Verfügung. Sie ermöglicht die Darstellung relevanter Informationen direkt am Fachobjekt – zunächst für die Versorgungsleitungen der Neuen Bestandsmodellierung und darüber hinaus für weitere Fachobjekte. So stehen relevante Informationen direkt dort zur Verfügung, wo sie für die Planung benötigt werden.
Benutzerregelwerke vollständig ausgebaut
Eigene Vorgaben lassen sich mit Benutzerregelwerken zentral organisieren und projektübergreifend für mehrere Anwender bereitstellen. Mit den aktuellen Erweiterungen ist die Funktion nun vollständig ausgebaut: Alle relevanten Dateiarten können in einem Benutzerregelwerk gebündelt und gemeinsam veröffentlicht werden. Gleichzeitig stehen die bereitgestellten Dateien im Arbeitsprojekt direkt zur Verfügung.

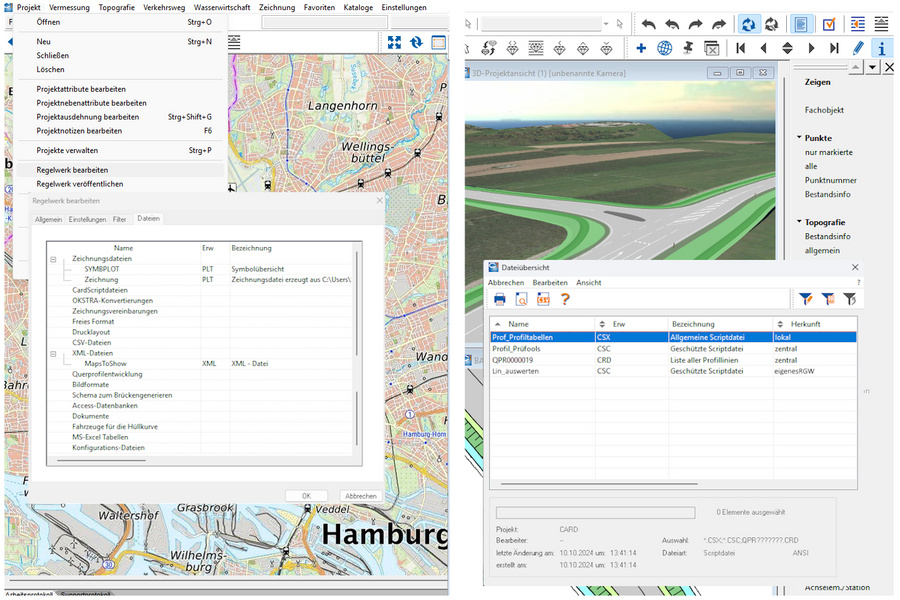

Neben Skripten und Zeichnungen können jetzt alle relevanten Dateien in einem eigenen Regelwerk gebündelt und über die Dateiwahl gezielt bereitgestellt werden. Bei der späteren Nutzung im Arbeitsprojekt erscheinen sie gemeinsam mit lokalen, zentralen und anderen Regelwerksdateien in der erweiterten Dateiwahl. Die Spalte „Herkunft“ zeigt dabei, aus welcher Quelle eine Datei stammt. Über Such- und Filtermöglichkeiten lässt sich die Liste auch bei vielen Einträgen gezielt eingrenzen.
Damit sind Benutzerregelwerke jetzt für die vollständige zentrale Bereitstellung eigener Vorgaben gerüstet. Mehrere Anwender können mit denselben Inhalten arbeiten, während die bereitgestellten Dateien im Arbeitsprojekt vor Änderungen geschützt bleiben. So lassen sich individuelle Standards und Arbeitsweisen zuverlässig über verschiedene Projekte hinweg nutzen.
Aktualisierte Demo- und Vorlagenprojekte erleichtern den Einstieg

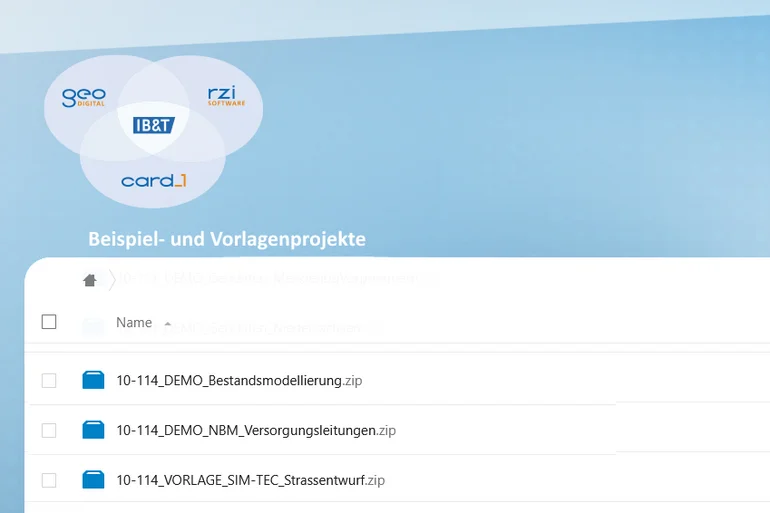

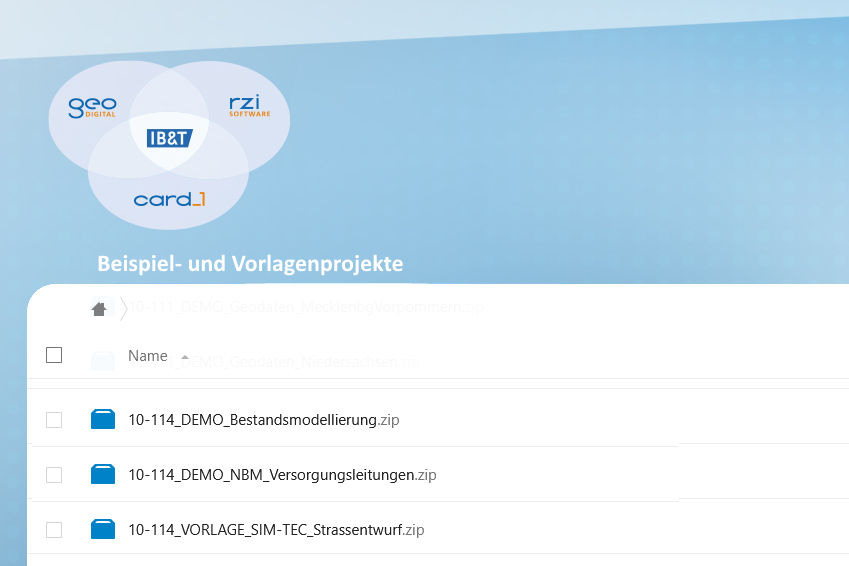

Mit dem Freshup stehen in der IB&T Cloud die aktualisierten Demo- und Vorlagenprojekte 10-114_DEMO_Bestandsmodellierung, 10-114_DEMO_NBM_Versorgungsleitungen und 10-114_VORLAGE_SIM-TEC_Strassentwurf bereit.
Die Projekte wurden um zahlreiche praxisnahe Beispiele erweitert um das Plotten von Fachobjekten zu verdeutlichen. In verschiedenen Beispielen für die Versorgungsleitungen, Straßen, Bauwerke und Teilbauwerke wird gezeigt, wie die Fachobjekte in Achs-, Längsschnitt- und Querschnittszeichnung umgesetzt werden. Im Demo-Projekt NBM_Versorgungsleitungen ist außerdem die Beschriftung von Versorgungsleitungen in allen Ansichten und der Einsatz dynamischer Nebenattribute nachzuvollziehen. Dokumentiert sind die Inhalte und der Umfang der Projekte in der Hilfe unter Ressourcen > Beispiel-/Vorlageprojekte.
Ein kleines Plus für die Arbeit mit den vorbereiteten Plotvereinbarungen: Damit sich die Vorlagen aus den Demo- und Vorlagenprojekten schnell an eigene Projekte anpassen lassen, können die Fachobjektnamen jetzt direkt über das Einfüge-Menü im Editor ausgewählt werden. Das erleichtert die Individualisierung der Plotvereinbarungen und macht das Nachschlagen einzelner Bezeichnungen überflüssig.
So gelingt der Einstieg in die neuen Funktionen schnell und praxisnah. Gleichzeitig dienen die Demo- und Vorlagenprojekte als wertvolle Grundlage für die Umsetzung eigener Projekte.
Mengen aus dem Straßenentwurf direkt auswerten

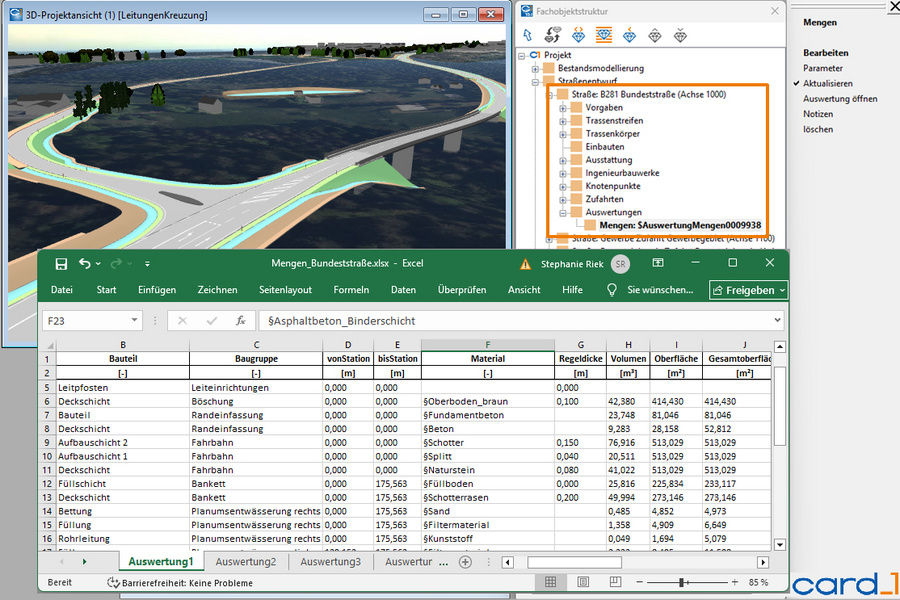

Eine neue Auswertung mit dem schlichten Namen „Mengen“ dürfte vielen Planungsbüros im Tagesgeschäft helfen. Sie erstellt Excel-Tabellen mit den relevanten Eigenschaften und Mengen der Bauteile aus dem Straßenentwurf und der Bauwerkskonstruktion. Dazu gehören unter anderem Material, Regelstärke sowie Flächen-, Längen- und Volumenangaben.
Die Auswertung ermöglicht eine gezielte Zusammenstellung der Mengen anhand frei definierbarer Nebenattribute. Dadurch lassen sich Bauteile flexibel filtern und die Ergebnisse in getrennten Excel-Mappen ausgeben. Zusätzlich werden gleiche Bauteile innerhalb einer Auswertung zusammengefasst, sodass übersichtliche Mengenlisten entstehen.
Das erleichtert die Mengenermittlung insbesondere bei komplexen Projekten, vereinfacht die Weiterverarbeitung der Daten und schafft eine belastbare Grundlage für Kostenschätzungen, Ausschreibungen und die Projektkoordination. Die neue Auswertung bildet zugleich den Auftakt für eine künftig Mengenermittlung mit deutlich erweiterten Funktionalitäten in card_1.
Mehr Kontrolle bei der Transformation von Höhendaten
Wenn Projektdaten zwischen unterschiedlichen Höhenbezugssystemen überführt werden müssen, sind zuverlässige und nachvollziehbare Transformationsverfahren entscheidend. Mit dem aktuellen Freshup wurde die Höhentransformation in card_1 umfassend erweitert.
Neu unterstützt card_1 unter anderem die Transformation zwischen ellipsoidischen GNSS-Höhen sowie den amtlichen Höhenbezugssystemen in Deutschland und Österreich. Dabei kommen die offiziellen Geoid- und Quasigeoidmodelle der jeweiligen Länder zum Einsatz. Zusätzlich können nun erstmals auch Kanaldaten aus Wasserwirtschaft Pro in die Höhentransformation einbezogen werden. Dafür lassen sich auch Daten ohne Lagekoordinaten über die entsprechende Option transformieren.
Gleichzeitig wurde der Transformationsablauf weiterentwickelt: Quell- und Zielsystem werden jetzt analog zur Lagetransformation direkt aus der Koordinatensystemverwaltung ausgewählt. Darüber hinaus können alle dargestellten Projektdaten innerhalb eines Selektionsbereichs gemeinsam transformiert werden.
Die Erweiterungen sorgen für einen durchgängigen und nachvollziehbaren Transformationsprozess. Das erhöht die Datensicherheit, reduziert das Risiko inkonsistenter Projektdaten und erleichtert die Bearbeitung von Projekten, in denen unterschiedliche Höhenbezugssysteme zum Einsatz kommen.
Mit Wasserwirtschaft Pro Sanierungskosten realitätsnäher bewerten
Bei der Auswahl eines Sanierungsverfahrens spielen nicht nur die Investitionskosten eine Rolle, sondern auch die zu erwartende Nutzungsdauer. Mit dem aktuellen Freshup berücksichtigt die Kostenvergleichsrechnung diese Zusammenhänge jetzt noch genauer.

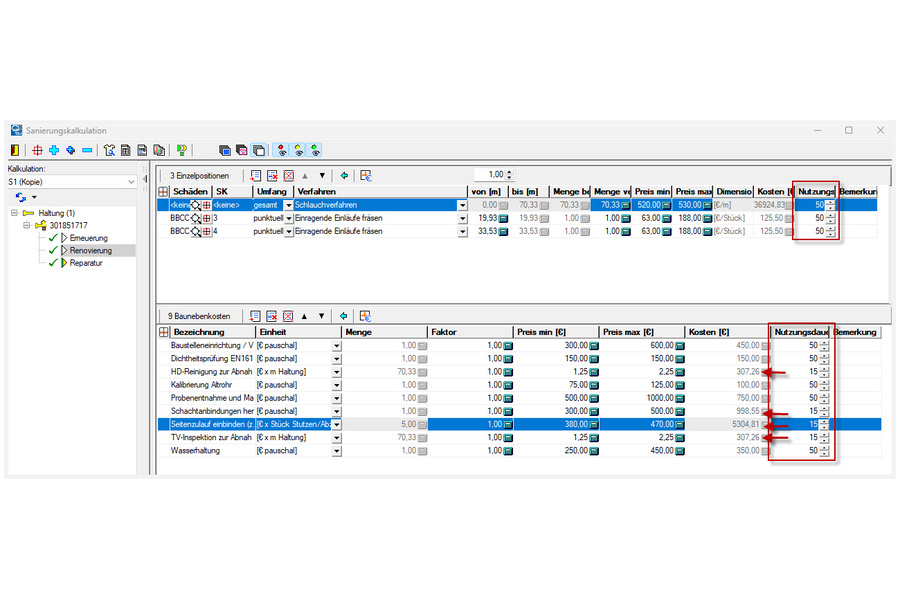

Den einzelnen Sanierungsverfahren ist nun eine Nutzungsdauer hinterlegt, die automatisch in die Kostenvergleichsrechnung einfließt. Bei Bedarf können für Einzelpositionen und Baunebenkosten abweichende Nutzungsdauer berücksichtigt werden. So lassen sich die unterschiedliche Lebensdauer einzelner Maßnahmen realitätsnah abbilden.
Das sorgt für eine aussagekräftigere Bewertung der Lebenszykluskosten und schafft eine fundierte Grundlage für den Vergleich verschiedener Sanierungsvarianten.
Rasterbilder gezielt und präzise darstellen

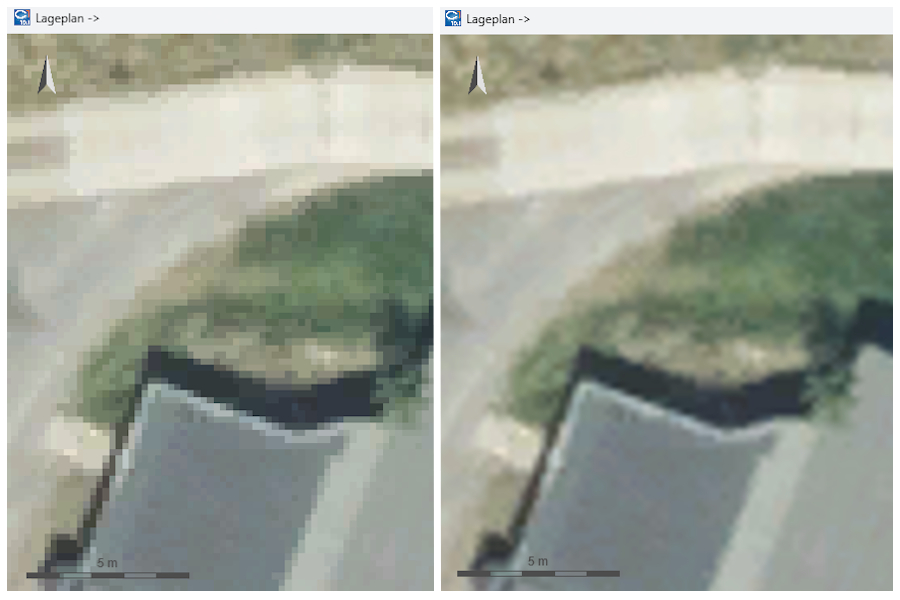

In bestimmten Situationen kann es bei der Darstellung von Rasterbildern sinnvoll sein, die automatische Glättung der Bilddarstellung zu deaktivieren. Aus diesem Grund besteht nun die Möglichkeit, das sogenannte Anti-Aliasing (Glättung von gezackten Kanten in digitalen Bildern) optional ein- oder auszuschalten.
Normalerweise werden Zwischenpixel berechnet, um eine möglichst gleichmäßige Darstellung zu erzeugen. Das passiert in stark vergrößerten Ansichten. Diese Interpolation ist jedoch nicht in allen Anwendungsfällen gewünscht, insbesondere wenn es auf eine möglichst exakte Abgrenzung einzelner Pixel oder scharfe Kanten ankommt.
Mit der neuen Einstellung kann die Darstellung je nach Bedarf angepasst werden – wahlweise mit einer geglätteten Ansicht oder mit pixelgenauer Darstellung. Das sorgt für mehr Kontrolle über die visuelle Auswertung von Rasterdaten in der täglichen Arbeit.
Detaillierte Informationen zu allen Neuerungen, Änderungen und Verbesserungen finden Sie, wie gewohnt, in den Versionshinweisen zum jeweiligen card_1 Freshup.
