Die Highlights des Freshups 10.111 haben wir für Sie übersichtlich zusammengefasst – ergänzt durch ausgewählte Grafiken in der Bildergalerie.
Bestandsdaten strukturiert in 3D-Fachobjekte überführen
Bestandsdaten kommen aus vielen Quellen – von PDF-Plänen über Linien und Punkte bis hin zu Punktwolken und klassischen Vermessungsdaten. Genau darauf zielt die neue Funktionsgruppe „Bestand modellieren“ ab: Sie schafft die Grundlage, um vorhandene Bestandsinformationen systematisch in konsistente 3D-Fachobjekte zu überführen. Mit Version 10.111 startet diese neue Arbeitsweise auf Basis der smart infra-modeling technology – zunächst mit dem Schwerpunkt auf Versorgungsleitungen.

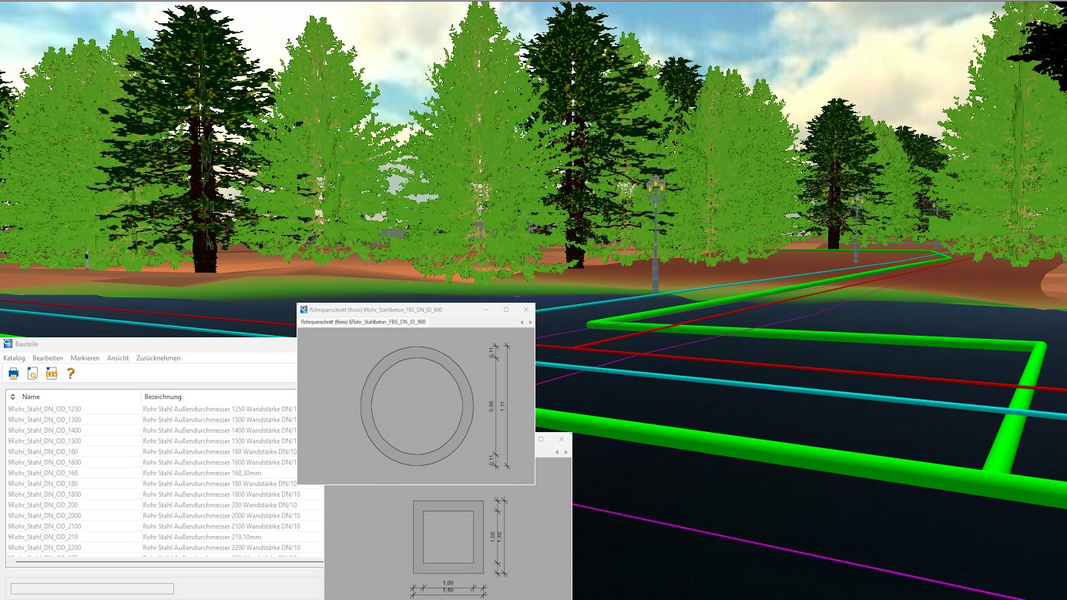

In dieser ersten Stufe werden Versorgungsleitungen aus vorhandenen Topografielinien oder direkt beim Digitalisieren von PDF-Plänen als 3D-Leitungsfachobjekte erzeugt. Technische Eigenschaften, wie Querschnitte, Materialien sowie Eigentümer- und Betreiberinformationen, werden über Kataloge definiert und zugeordnet. Das neue integrierte Basisregelwerk 'Basis_Leitung' unterstützt die fachgerechte Generierung von Rohr- und Kabelquerschnitten und sorgt für ein einheitliches, nachvollziehbares Datenmodell. Wer direkt loslegen möchte, findet in der IB&T Cloud das neue Beispielprojekt ‚10-111_DEMO_NBM_Versorgungsleitungen‘. Dort sind alle Versorgungsleitungen enthalten, die sich mit der Neuen card_1 Bestandsmodellierung erzeugen lassen – als besonderes Highlight wurden zudem Nebenattributsdefinitionen angelegt, mit denen die definierten Leitungsattribute BIM-konform nach Wünschen des Auftraggebers ausgewertet werden können.
Ein zentrales Element ist die automatische Aktualisierung: Werden Geometrien oder fachliche Definitionen geändert, erzeugt das System die Ergebnisobjekte neu und verhindert Inkonsistenzen. Hinweise, Warnungen und fehlerhafte Definitionen werden im Journal gesammelt und bleiben jederzeit überprüfbar, auch wenn die Ausgangsdaten noch unvollständig sind.
Für die Praxis bedeutet das mehr Sicherheit und weniger manuellen Aufwand. Bestandsdaten lassen sich schrittweise aufbereiten, fachlich ergänzen und korrigieren, ohne die Konsistenz des Modells zu gefährden. Gleichzeitig ist die Lösung klar auf Wachstum ausgelegt: Weitere Objektarten werden für die Modellierung ergänzt und im Fachobjektesystem integriert und machen card_1 zu einer tragfähigen Basis für eine umfassende, zukunftssichere 3D-Bestandsmodellierung.
Kartendienste clever kombinieren

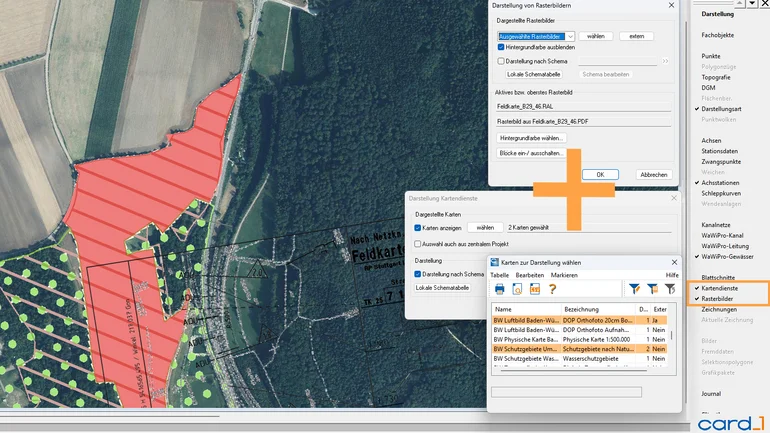

Bei einem Straßenbauprojekt steht der Planer oft vor der Herausforderung, verschiedene Datenquellen gleichzeitig im Blick zu behalten: Schutzgebiete, Leitungspläne oder topografische Karten. Die neue Lageplansicht schafft Abhilfe, denn mit ihr lassen sich mehrere WMS-Karten lassen sich gleichzeitig einblenden, übereinanderlegen, transparent schalten oder ausblenden. Die zuvor als „Hintergrundkarten“ bezeichneten Darstellung ist jetzt unter „Kartendienste“ zusammengefasst. Über die Feature-Info-Funktion können Anwender zudem Sachdaten abrufen, z. B. Namen von Schutzgebieten, Verwaltungsschlüssel oder Straßendaten aus TT-SIB®.
Der Vorteil für den Anwender liegt in der besseren Übersicht, der schnelleren Orientierung und der effizienten Bearbeitung: Alle relevanten Informationen sind sofort sichtbar und mehrere Datenquellen lassen sich gleichzeitig prüfen. So werden und Entscheidungen sicherer und schneller getroffen.
Freier Rand für Flächenfahrbahnen

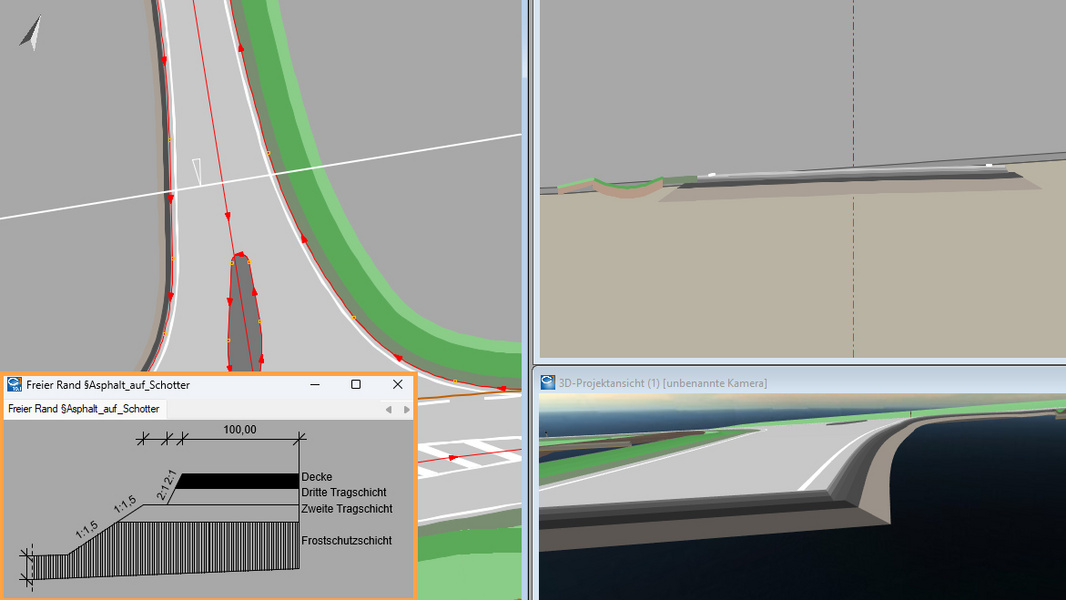

Für Flächenfahrbahnen von Einmündungen, Kreuzungen, Kreisverkehren und Zufahrten wird nun die Randausbildung der Oberbauschichten als „Freier Rand“ ausgeführt. Damit lassen sich diese Knotenpunktflächen erstmals regelkonform gemäß Richtlinien für die Standardisierung des Oberbaus von Verkehrsflächen (RStO) gestalten. Bestehende Planungen im neuen Entwurfssystem erhalten nach der Aktualisierung automatisch den freien Rand – wer möchte, kann die Funktion in den Parametern der jeweiligen Fahrbahnfläche jederzeit wieder ausschalten. Auch beim ConKit-Element „Fahrbahn“ kann der freie Rand je Seite individuell ausgewählt werden. So entstehen saubere Fachobjekte, die Modelldarstellung bleibt konsistent, und die Planung läuft deutlich entspannter.
Detaillierte Informationen zu allen Neuerungen, Änderungen und Verbesserungen finden Sie, wie gewohnt, in den Versionshinweisen zum jeweiligen card_1 Freshup.
