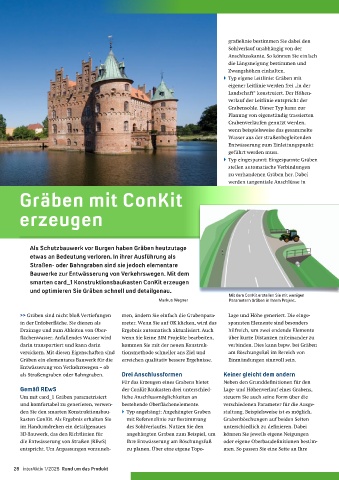

Page 28 - interAktiv 1/2025

grafielinie bestimmen Sie dabei den
Sohlverlauf unabhängig von der
Anschlusskante. So können Sie einfach
die Längsneigung bestimmen und
Zwangshöhen einhalten.
` Typ eigene Leitlinie: Gräben mit
eigener Leitlinie werden frei „in der
Landschaft“ konstruiert. Der Höhen-
verlauf der Leitlinie entspricht der
Grabensohle. Dieser Typ kann zur
Planung von eigenständig trassierten
Grabenverläufen genutzt werden,
wenn beispielsweise das gesammelte
Wasser aus der straßenbegleitenden
Entwässerung zum Einleitungspunkt
geführt werden muss.
` Typ eingespannt: Eingespannte Gräben
stellen automatische Verbindungen
zu vorhandenen Gräben her. Dabei
werden tangentiale Anschlüsse in
Gräben mit ConKit

erzeugen

Als Schutzbauwerk vor Burgen haben Gräben heutzutage
etwas an Bedeutung verloren. In ihrer Ausführung als
Straßen- oder Bahngraben sind sie jedoch elementare
Bauwerke zur Entwässerung von Verkehrswegen. Mit dem
smarten card_1 Konstruktionsbaukasten ConKit erzeugen
und optimieren Sie Gräben schnell und detailgenau.
Mit dem ConKit erstellen Sie mit wenigen
Markus Wegner Parametern Gräben in Ihrem Projekt.

>> Gräben sind nicht bloß Vertiefungen men, ändern Sie einfach die Grabenpara- Lage und Höhe generiert. Die einge-
in der Erdoberfläche. Sie dienen als meter. Wenn Sie auf OK klicken, wird das spannten Elemente sind besonders
Drainage und zum Ableiten von Ober- Ergebnis automatisch aktualisiert. Auch hilfreich, um zwei endende Elemente
flächenwasser. Anfallendes Wasser wird wenn Sie keine BIM Projekte bearbeiten, über kurze Distanzen miteinander zu
darin transportiert und kann darin kommen Sie mit der neuen Konstruk- verbinden. Dies kann bspw. bei Gräben
versickern. Mit diesen Eigenschaften sind tionsmethode schneller ans Ziel und am Böschungsfuß im Bereich von
Gräben ein elementares Bauwerk für die erreichen qualitativ bessere Ergebnisse. Einmündungen sinnvoll sein.
Entwässerung von Verkehrswegen – ob
als Straßengraben oder Bahngraben. Drei Anschlussformen Keiner gleicht dem andern
Für das Erzeugen eines Grabens bietet Neben den Grunddefinitionen für den
Gemäß REwS der ConKit-Baukasten drei unterschied- Lage- und Höhenverlauf eines Grabens,
Um mit card_1 Gräben parametrisiert liche Anschlussmöglichkeiten an steuern Sie auch seine Form über die
und komfortabel zu generieren, verwen- bestehende Oberflächenelemente. verschiedenen Parameter für die Ausge-
den Sie den smarten Konstruktionsbau- ` Typ angehängt: Angehängter Graben staltung. Beispielsweise ist es möglich,
kasten ConKit. Als Ergebnis erhalten Sie mit Referenzlinie zur Bestimmung Grabenböschungen auf beiden Seiten
im Handumdrehen ein detailgenaues des Sohlverlaufes. Nutzen Sie den unterschiedlich zu definieren. Dabei
3D-Bauwerk, das den Richtlinien für angehängten Graben zum Beispiel, um können Sie jeweils eigene Neigungen
die Entwässerung von Straßen (REwS) Ihre Entwässerung am Böschungsfuß oder eigene Oberbaudefinitionen bestim-
entspricht. Um Anpassungen vorzuneh- zu planen. Über eine eigene Topo- men. So passen Sie eine Seite an Ihre
