B 178n – Planen mit BIM

Im Südosten Sachsens entsteht die B 178n als leistungsfähige Verbindung zwischen der A 4 bei Weißenberg und dem Drei-Länder-Eck (D/PL/CZ) in der Region Zittau. Im Abschnitt 1.1 wird die Bundesstraße mit einem dreistreifigen Querschnitt auf einer Länge von 5,3 km geplant. Das Ingenieurbüro EIBS bearbeitet die Entwurfsplanung für die Verkehrsanlagen mit der BIM Methode.

Im Auftrag der DEGES plant EIBS den Streckenentwurf für den Neubau der B 178n zwischen der Anschlussstelle Weißenberg an der BAB 4 und dem bereits unter Verkehr befindlichen Abschnitt zwischen Nostitz und der OU Löbau. Der 5,3 km lange Streckenabschnitt wird mit dem dreistreifigen Querschnitt RQ 15,5 geplant. Im Zuge der Strecke sind neun Brückenbauwerke angeordnet, davon eine Talbrücke mit ca. 300 m Länge sowie eine Wildbrücke mit ca. 40 m Breite.

Ziele und Grundlagen

Mit der BIM Bearbeitung des Projektes verfolgt die DEGES in der Umsetzung des Stufenplanes Digitales Planen und Bauen des BMVDI folgende Ziele:

  • Verbesserung der Qualität der Planung, besonders an den Schnittstellen verschiedener Planungsdisziplinen
  • Verbesserung der Projektkommunikation und Unterstützung der Öffentlichkeitsarbeit
  • Erhöhung der Kostensicherheit
  • Verbessertes Risikomanagement und höhere Transparenz in der Planung
  • Entwicklung und Umsetzung einer praktikablen Softwarestrategie bei der Anwendung von BIM

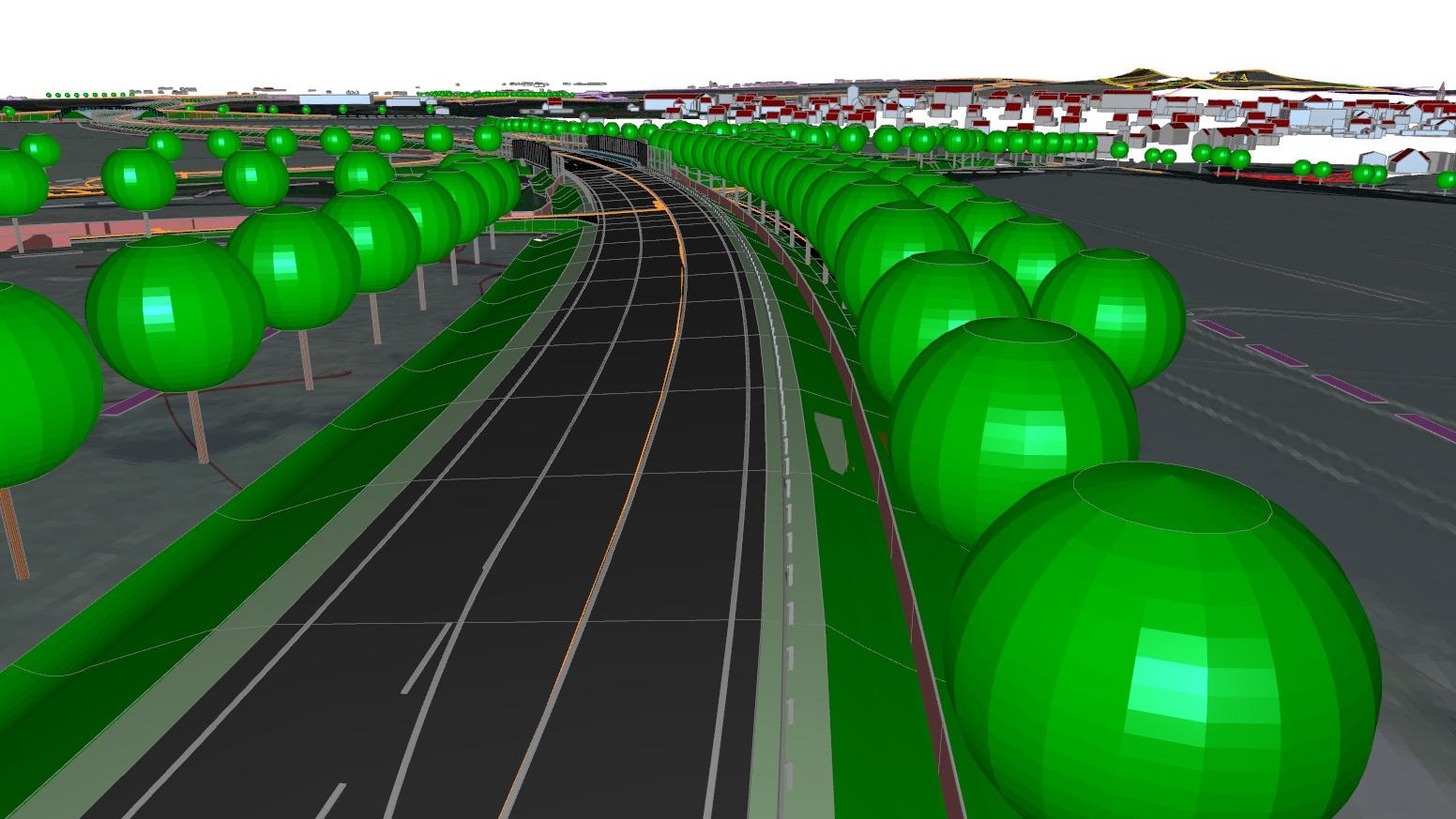

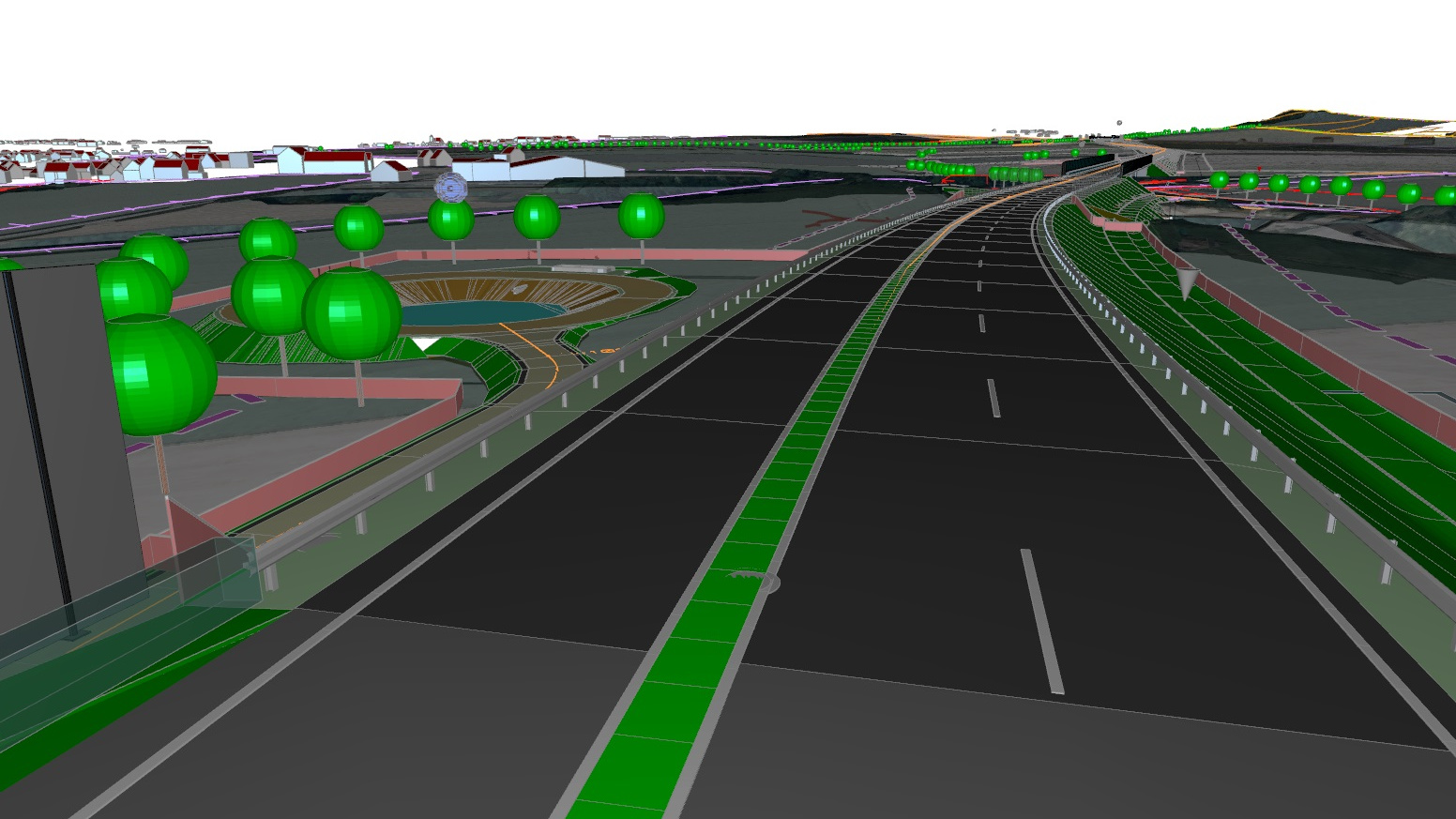

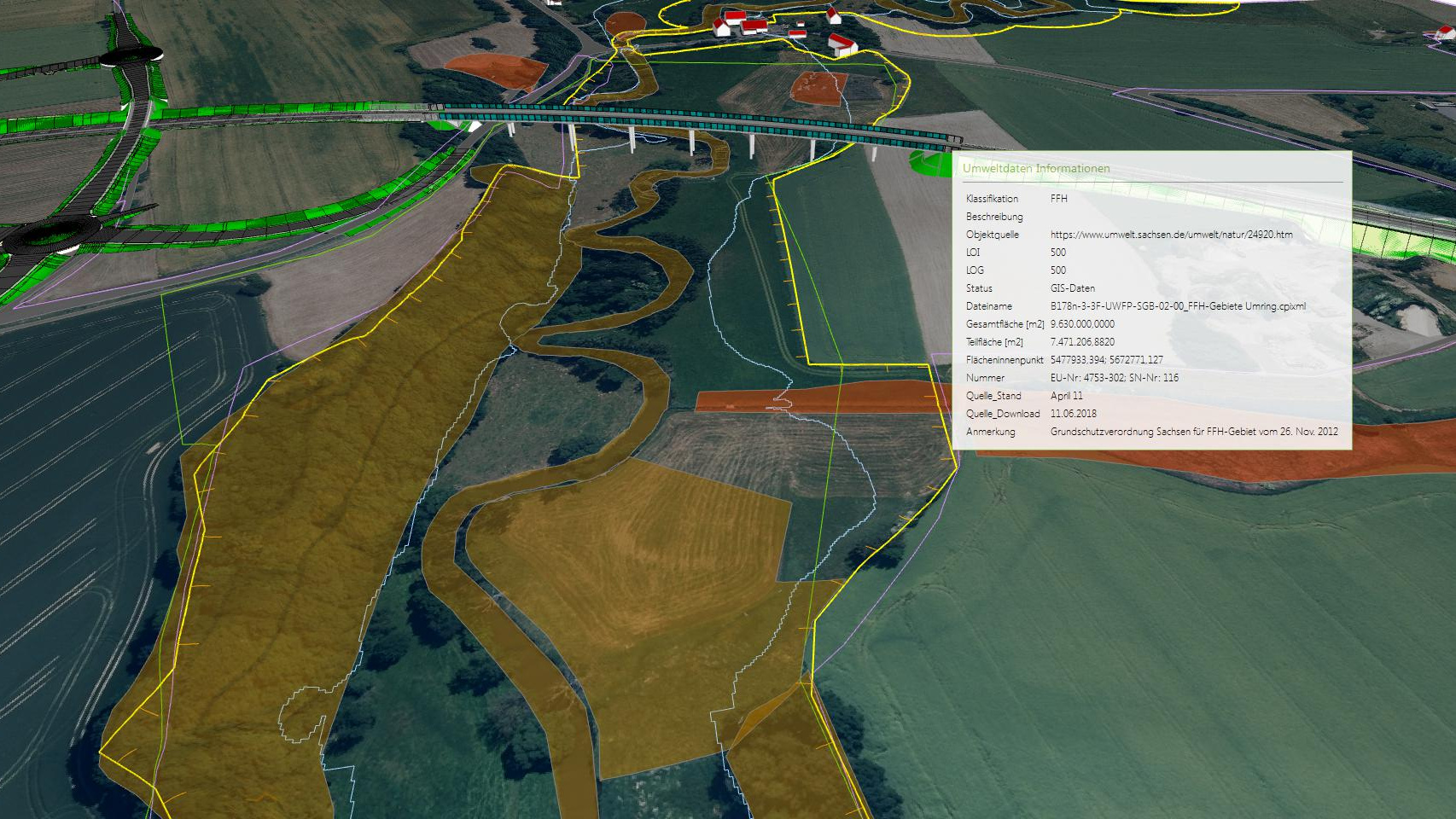

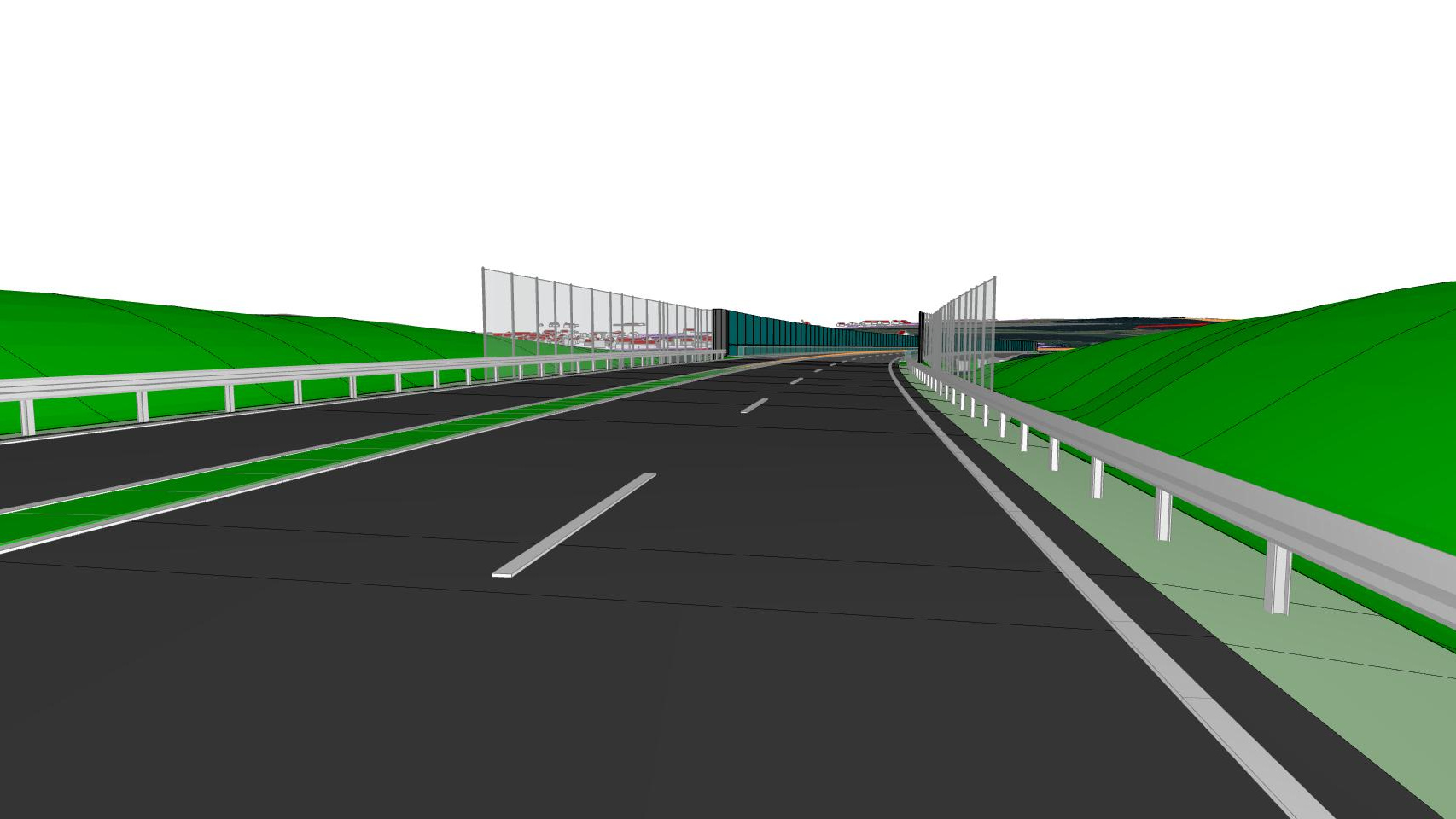

Grundlage der BIM Bearbeitung bildet die Generierung von Volumenmodellen der Verkehrsanlagen und ihrer Ausstattungselemente. Über die Querprofilentwicklung werden die entsprechenden Bauteile erzeugt und mit Merkmalen (Attributen) ausgestattet. Da für die Attributierung der Bauteile von Verkehrsanlagen bisher keine standardisierten Vorgaben bestehen, wurde eine an die Planungstiefe der Entwurfsplanung angepasste Attributtabelle auf Grundlage des LOD-Konzeptes der DEGES erstellt. Die Attribute für Ausstattungselemente, wie Schutzeinrichtungen, Wildschutzzäune oder Amphibienleiteinrichtungen, lassen sich mithilfe der card_1 Bestandsmodellierung entsprechend der Vorgaben frei erstellen und zuordnen.

Ein Anwendungsfall der BIM Methodik in der Entwurfsplanung ist die Kopplung der Volumenmodelle an die Kostenermittlung nach AKVS. Um eine eindeutige Zuordnung jedes Volumenkörpers in jedem Fachmodell zu gewährleisten, sind weitere Attribute für die Volumenelemente erforderlich. Hierbei sind neben der Kostenpositionsnummer der Kostenträger oder eine mögliche Unterteilung der AKVS zu berücksichtigen. Somit ist bereits zu Beginn der Entwurfsbearbeitung eine umfangreiche Abstimmung zwischen den Projektbeteiligten erforderlich, um spätere Anpassungen der Attributierung zu vermeiden.

Teamarbeit ist das A und O

Die BIM Methodik bietet vielfältige Möglichkeiten für eine transparente Planung und die Koordination von Schnittstellen. Die wichtigste Grundlage bildet die intensive Zusammenarbeit und die Kommunikation zwischen allen Projektbeteiligten. Die IB&T Software GmbH und deren Vertriebspartner IGM Interaktive Grafik Milde GmbH unterstützen die Anwendung der BIM Methode durch Teststellungen von Modulen, mit Skript-Programmierung und wertvollen Hinweise und Empfehlungen. EIBS und IB&T haben zur Weiterentwicklung der BIM Funktionalitäten in card_1 auch einen Kooperationsvertrag abgeschlossen.

BIM-Gesamtkoordination

Die BIM-Gesamtkoordination übernimmt die GSP Network GmbH, Hamburg, ebenfalls ein IB&T Partner. Anliegen der Gesamtkoordination ist die BIM-konforme Umsetzung des Projektes sowie die nach aktuellen Erkenntnissen und Normen geforderte Implementierung der BIM-Prozesse.

card_1 im Einsatz

IB&T wird das BIM Projekt weiterhin eng begleiten und dadurch zusätzliche praktische Kenntnisse erwerben, um die BIM Fähigkeit der card_1 Lösungen weiter zu optimieren. Weitere Informationen zum aktuellen Stand des Projektes und zum Einsatz von card_1 finden Sie auch auf der Webseite von EIBS und bei der DEGES.

Über die GSP Network GmbH

GSP Network GmbH ist auf die Digitalisierung der gesamten Baubranche spezialisiert. Das Beratungsunternehmen erarbeitet im engen Kontakt mit Kunden optimale BIM-Lösungen für individuelle BIM-Projekte und deren Anforderungen und Richtlinien. Es verfügt über ein weit verzweigtes Partnernetzwerk, engagiert sich an Universitäten und Hochschulen, um BIM in Forschung und Lehre zu etablieren und arbeitet aktiv in Gremien und Verbänden mit.

Über die EIBS GmbH

Die EIBS GmbH steht für anspruchsvolle Ingenieurlösungen bei der Planung komplexer Verkehrsbauvorhaben. 120 Mitarbeiter, die überwiegend Eigentümer des Unternehmens sind, planen an sieben Standorten deutschlandweit Projekte und steuern Prozesse des Neu- und Ausbaus der Verkehrsinfrastruktur. Das Unternehmen entwickelt qualitativ hochwertige Lösungen auf der Grundlage aktueller technischer Erkenntnisse und Standards. Daher entspricht es dem Selbstverständnis, die BIM Methodik aktiv weiterzuentwickeln, im Rahmen von Pilotprojekten zu begleiten und mit Partnern und Kunden sowie im Verband des buildingSMART voranzubringen. Mit der Software card_1 arbeitet das Unternehmen seit 1991 und ist seit Mai 2019 Kooperationspartner der IB&T bei der Entwicklung und praxisnahen Einführung von Softwareentwicklungen mit dem Schwerpunkt BIM.
