Wasserwirtschaft Pro

Die Hilfe wurde mit card_1 Version 10.0 auf das moderne WebHelp Hilfeformat HTML5 umgestellt, die in Ihrem Standard-Webbrowser angezeigt wird. Folgende Funktionen erleichtern Ihnen die Navigation bei der Arbeit in Ihren Projekten:

• Öffnen von Kontexthilfen im WaWiPro CAD-Menü

• Öffnen mehrerer Hilfeseiten in neuem Tab, in neuem Fenster. Das hilft Ihnen, wenn Sie permanent mit mehreren Hilfeseiten arbeiten möchten.

• Suchen in der Hilfe, ggf. mit Themenfilter

• Setzen von Verknüpfungen zu häufig besuchten Hilfeseiten als Lesezeichen/Favoriten

• Drucken der aktuellen Hilfeseite

• Vergrößern/Verkleinern der Textgröße

Funktion Einstellungen > Allgemein, Kategorie 'Anderes': Mit der neuen Einstellmöglichkeit steuern Sie das Markieren (farbige Hervorheben) von Elementen. Es können jetzt die Texte aus dem Markieren ausgeschlossen werden. Dies ist ggf. eine bessere Möglichkeit zur Erstellung von thematischen Karten unter Beibehaltung der Markierungen.

Funktion Darstellen > Längsschnitt: Sie können nun die Legenden Strangbeschriftung anpassen. Dabei lassen sich Netztypen, Definitionsnamen und Strangbezeichnung an- bzw. abschalten.

Funktion Einstellungen > Längsschnitt:

• Kategorie 'Schnitt – Beschriftung': Für die Textanordnung der Kollisionen/Kreuzungen lassen sich neue zusätzliche Textwerte zur Beschriftung auswählen (Netztyp, Status, Art/Funktion, Kanal/Leitungsart, Höhe Sohle, Höhe Achse, Höhe Scheitel).

• Der Standard-Maßstab für die Zeichnen-Ausgabe wird jetzt auf 1000/100 gesetzt.

Funktion Exportieren > ISYBAU XML

• Version 2017/07: Die Zuordnung wurde im Bereich Deckel und Geometrie um den Eintrag Index erweitert. Damit wird die Zuordnung der Punktattribute DMP (Deckelmittelpunkt) eindeutiger beschrieben (in älteren ISYBAU-Versionen nicht enthalten) und ist so in Fremdsystemen besser einlesbar.

• Liegen in der ISYBAU-Datei uneindeutige Elementbezeichnungen vor, wird nun die Möglichkeit geboten, eindeutige Bezeichnungen durch eine Stranganalyse beim Import zu erzeugen. Dabei wird dann die gefundene Strangbezeichnung zur Elementbezeichnung ergänzt.

Funktion Auswerten > Berichte: Zu den Flächen können Sie jetzt auch die Eigenschaft 'Belastungskategorie' in Berichten und Auswertungen verwenden (ist in vordefiniertem Flächenbilanz Formular bereits integriert).

Funktion Verwalten > Auswahllisten: Ab jetzt ist eine neue Liste 'Flächengruppen' nach DWA-A 102 verfügbar. Damit wurden die Flächengruppen nach Anhang 1, Tabelle A.1 integriert und sind damit nutzbar (s. nachfolgend).

Funktion Datenbank > Bauzone, Kategorie 'Texte': Hier wird die Spezifizierung der Flächen zukünftig deutlich verfeinert. Dazu wird die Flächengruppe nach DWA-A 102 hinzugefügt. Darüber erfolgt die Kategorisierung der Flächen entsprechend DWA-A 102 nach Belastungskategorien (I, II, III).

Funktion Datenbank > Einzugsgebiete: Die Anzeige für ein Einzugsgebiet im Objektbaum enthält jetzt auch die Bezeichnung des EZG, sodass Sie sich inhaltlich besser zurechtfinden.

Funktion Darstellen > Schachtskizze:

• Fotos im png-Format, die dem Netzelement zugeordnet sind, können nun auch in der Schachtskizze angezeigt und nach PDF/DWG übertragen werden.

• Es werden nun in der Schachtuhr die Bauwerkskontur ebenfalls mit dargestellt.

Funktion Bearbeiten > Erzeugen > EZG automatisch: Die Verwendung einer alternativen Bauzone wurde entfernt. Dies erfolgt wegen der Neugruppierung der Bauzonen nach Flächengruppen nach DWA-A 102.

Funktion Berechnen > Sohlhöhen aus Gefälle: Ist im Haltungsbereich keine Höhe vorhanden, so wird jetzt die Sohlhöhe des Anfangs- bzw. Endschachtes als Ausgangshöhe verwendet.

Funktion Sonderbauwerke > Bem neu/vorhanden, Regenrückhalteräume nach DWA-A 117: Die Niederschlagshöhen werden jetzt nach Berechnung aus DWD Daten auf eine Nachkommastelle gerundet und erst dann in eine Regenspende umgerechnet. Dies entspricht der Vorgehensweise des DWD und damit werden im Vergleich mit dem DWD 'richtigere' Werte ermittelt.

Funktion Verwalten > Material-DB, Rohre: Das bereits vordefinierte Sortiment wurde um GfK-Rohre nach DIN-EN 14364 erweitert.

Funktion Verwalten > Auswahllisten, Schachttypen: Das bereits vordefinierte Sortiment wurde um Straßenabläufe nach DIN 4052 erweitert.

Funktion Hydraulik > instationäre Hydraulik

• Ganglinien: Der Export nach Word kann nun auf mehrere angehakten Haltungen angewandt werden.

• Verfeinerung der Courant-Bedingung zur Ermittlung des effektiven Zeitschritts des Iterationsverfahrens (für nicht Kreisprofile, Drosselkenngrößen, kleiner Zeitschritt bei Verzweigungen).

Funktion Einstellungen > Regenmodell: Die Berechnung von Eulerverteilungen (I, II) erfolgt jetzt durch genaue Berechnung der Kostra-Daten für die 5 min-Intervalle. Bisher wurden zwischen 20 und 120 Minuten größere Bereiche gewählt und die Niederschlagsmengendifferenz in diesen Bereichen gleichmäßig verteilt. Die Verteilung der Mengen erfolgt jetzt etwas genauer, wobei die Summe der Niederschläge gleichbleibt.

Funktion Auswerten > Bewertung > Anschlussleitungs-/Schacht-/Haltungsschäden: Mit einem neuen Schalter werden ggf. bereits sanierte Schäden bei der Bewertung ausgeschlossen. So bewerten Sie nur den tatsächlich unsanierten Bestand.

Funktion Kostenberechnung > Sanierungskalkulation:

• Das Erzeugen von Einzelpositionen und Berechnen der Baunebenkosten wurde wesentlich beschleunigt.

• Die Ermittlung der elementbezogenen Baunebenkosten erfolgt jetzt mit der berechneten Elementlänge (so wie die Sanierungspositionen).

• Die Bearbeitung wurde für große Datenmengen optimiert.

Funktion Verwalten > Preisindextabelle: Preisindex für 2021 ergänzt.

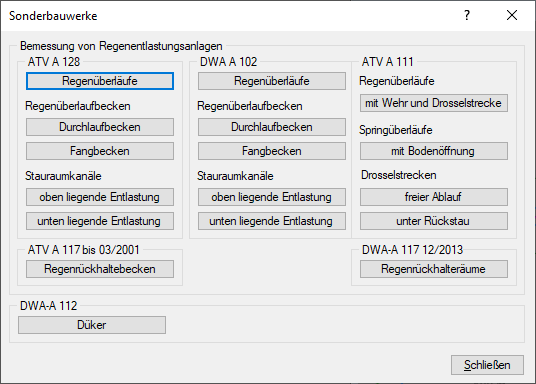

Funktion Berechnen > BW neu/vorhanden: Berechnungen von Überläufen, Becken und Stauramkanälen sind jetzt auch nach DWA-A 102 (12/2020) möglich. Dementsprechend sind hier die Berechnungsverfahren erweitert worden.

Ebenso wie im Zeigen in der Topografie nutzen Sie jetzt eine Mehrfachwahl für benachbarte Elemente (Schächte, Haltungen…), um diese sicher zu wählen, wenn sie identische oder fast identische Lagekoordinaten haben.

Elemente und Texte müssen dabei nicht mehr am vermuteten Referenzpunkt getippt werden. So ist eine schnellere und komfortablere Auswahl möglich.

Sie können jetzt eine Stationierung über gesamte Stränge vornehmen. Dies gilt für sowohl für Kanal als auch für Leitung.

Diese Stationierung ist nun auch im Lageplan sichtbar.

Sie können die Station nun einfach anpassen.

Die Auswirkung auf das Gefälle ist sofort sichtbar.

Bei der Konstruktion von Anschlussleitungen wird das Hauptnetzelement automatisch erkannt.

Die nachträgliche Definition der Segmente entfällt beim Planen von Schutzrohren und bei der Bestandserfassung.

Eine Höhenverschiebung kompletter Netze ist jetzt mit einfacher Vorgabe der Höhendifferenz möglich.

Sie erhalten eine dedizierte Darstellung einzelner Bauteile in Schachtskizzen (Sichtbarkeit, Farben usw.)

Die Deckelhöhen aus Horizont lassen sich ermitteln, auch wenn die Deckelkoordinate selbst nicht bekannt ist.

Sie können in der Lage beliebige Konturen für Schächte und Bauwerke bestimmen.

Anschlussleitungen und -schächte sind jetzt auch als attributierte Fachobjekte verfügbar.

Eine direkte Korrektur nicht erzeugbarer Fachobjekte in der Datenbank ist möglich. Ein Doppelklick im Protokoll auf Elementbezeichnung öffnet den DB-Dialog.

Knotenobjekte, z. B. Straßenabläufe, werden richtig gedreht (für korrekte Ausrichtung am Fahrbahnrand)

Es gibt neue Sonderbauwerke nach BFR-Abwasser:

• Rechen

• Sieb

• Zulaufbauwerk

• Zisterne

• Versickerungsanlage

Der Symbolkatalog wurde entsprechend ergänzt.

Sie definieren erweiterte Eigenschaften von Bauwerken: Bezugshöhe, Tiefe.

Sie profitieren von der Optimierung für komplexe Netztopologien und kritische Ergebnisse durch…

• ein verbessertes Iterationsverfahren

• die genauere Zulaufermittlung in Haltungen

• die optimierte Verzweigungsberechnung

• geringere Unterschiede zwischen Vorwärts- und Rückwärtsschritten bei der Ermittlung der Volumina
